廢氣洗滌塔各部件結構特點
廢氣洗滌塔各部件結構***點

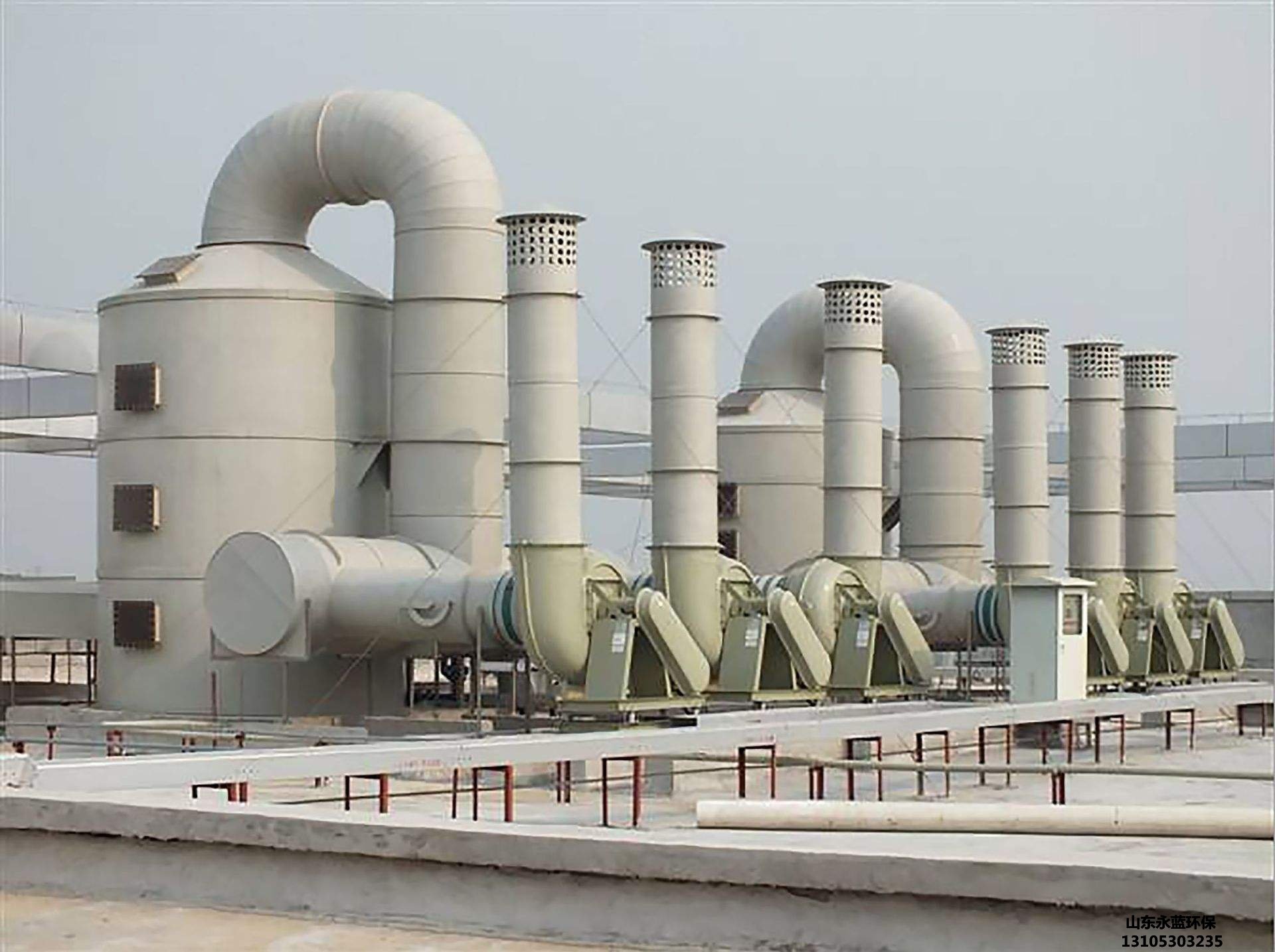

廢氣洗滌塔是一種用于處理工業生產過程中產生的有害氣體的設備，通過物理和化學方法將廢氣中的污染物去除或降低到環保標準以下。本文將詳細介紹廢氣洗滌塔的主要部件及其結構***點。
一、主體結構
1. 塔體：廢氣洗滌塔的主體部分，通常采用耐腐蝕材料制成，如玻璃鋼、不銹鋼或塑料等。塔體的形狀一般為圓柱形或圓錐形，內部設有多層填料層和噴淋裝置。
2. 填料層：位于塔體內的填料層是廢氣洗滌塔的核心部件之一。填料層由多個填料單元組成，常用的填料有拉西環、鮑爾環、波紋板等。填料層的設計和選擇直接影響到廢氣處理效果和能耗。
3. 噴淋裝置：噴淋裝置位于填料層的上方，主要作用是將洗滌液均勻地噴灑在填料層上，使廢氣與洗滌液充分接觸。噴淋裝置通常包括噴頭、噴管和水泵等部件。
二、輔助系統
1. 進氣系統：廢氣洗滌塔的進氣系統包括進氣管、進氣閥門和進氣分布器等部件。進氣管將廢氣引入塔內，進氣閥門控制進氣量，進氣分布器則將廢氣均勻地分布在填料層上。
2. 出氣系統：廢氣洗滌塔的出氣系統包括出氣管、出氣閥門和出氣分離器等部件。出氣管將處理后的廢氣排出塔外，出氣閥門控制出氣量，出氣分離器則將廢氣中的液滴分離出來，防止污染環境。
3. 循環系統：廢氣洗滌塔的循環系統包括循環泵、循環管道和循環水箱等部件。循環泵將洗滌液從循環水箱輸送至噴淋裝置，循環管道連接各個部件，循環水箱儲存洗滌液并調節其濃度和溫度。
三、控制系統
1. 儀表：廢氣洗滌塔的控制系統包括各種儀表，如溫度計、壓力表、流量計等，用于監測塔內的溫度、壓力和流量等參數。
2. 自動控制系統：廢氣洗滌塔的自動控制系統主要包括PLC控制器、觸摸屏和傳感器等部件。通過編程實現對廢氣處理過程的自動控制，提高處理效果和設備運行的穩定性。
結論
廢氣洗滌塔作為一種有效的廢氣處理設備，其各部件結構***點直接影響到設備的處理效果和運行成本。通過對廢氣洗滌塔各部件結構的深入了解，有助于我們更***地選擇和使用這種設備，為環境保護做出貢獻。
